FRAISEUSE de Bernard FARCY


Bernard FARCY___________________
La machine a été réalisée essentiellement  au feeling avec des matériaux de récupération ou  généralement  faciles a se procurer.
  • Profilés alu provenant de baies téléphoniques , châssis de fenêtres , règles de maçon.
  • Barres de guidage (imprimantes matricielles de grandes tailles).
  • Vis trapézoïdale + noix (weber métaux).
  • Kits ITC COM IO,BIG STEP,HPGL CONVERTER.
  • Mot PAP bipol de couple non définis avec exactitude ,200 pas /tour 5v mais beaucoup plus puissant que ceux fournis dans les kits ITC (ADS    Montparnasse).
  • Cardans d'origine GRAUPNER.
  • La platine qui supporte les douilles a billes de l'entraînement principal provient de vieux protos.
  • Rlmt ,visserie BTR,poulie + courroie crantée .

Etant par contre en possession d'un tour fraiseuse EMCO COMPACT 5 depuis des années il m'a été facile de réaliser certaines pièces au grès de mon inspiration.

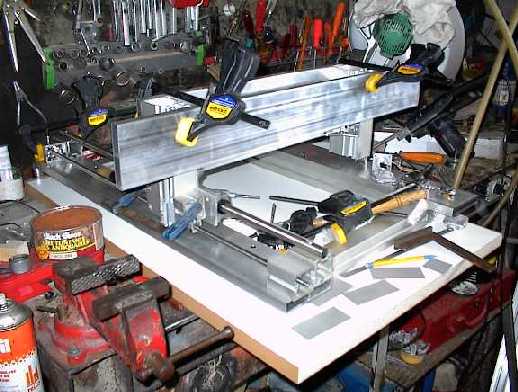

Le portique  repose  sur deux douilles a billes+2 rlmt permettant l'ajustage (la machine est en cours de gestation

Le chariot transversal guide dans un 1 temps par 2x3 rlmts a 120°(économie de douilles)+2 galets ajustables, sera modifie par la suite ,problèmes de rigidité

.Une seconde vis entraînée par une courroie crantée ajustable selon la  récupe(le moteur entraîne tout sans difficultés même avec des vis légèrement flambées après quelques ajustements ,mais il est possible de rajouter un second moteur)

Pour la rigidité  de l'axe des z une barre a été rajoutée

La machine est en cours de finition de câblage mais a déjà été teste avec succès en découpe ( une seule passe sur du multiplis aviation de 3mm),perçage et gravure a l'anglaise .

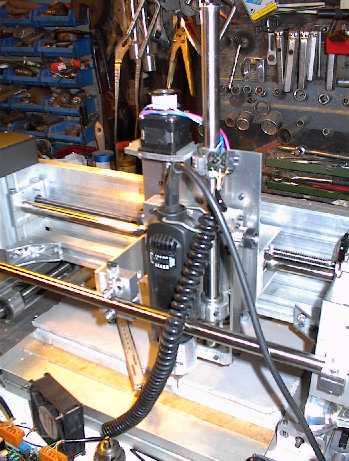

En action ..

Le panneau de commande ,1ere gravure.

Le volume de travail utile que je n'ai pas mesure exactement   30x40x15

BFY
